progetto del sistema di controllo dell'illuminazione stradale a led con accensione automatica tramite iot

in dettaglio della tecnologia PLC e lora che mostra su 93 km di luci stradali per superstrade ad anello esterno shen zhen e gruppi di luci per tunnel:

PLC integrato illuminazione stradale co ntroller

i: specifiche:

terminale di controllo dell'illuminazione intelligente ch-scl810 è sviluppato in modo indipendente dalla nostra azienda,che è ampiamente utilizzato nei progetti di illuminazione stradale delle città intelligenti, nei tunnel delle autostrade rapide e nel sistema di illuminazione industriale dei magazzini, nelle fabbriche, ecc., per controllare gli apparecchi di illuminazione tramite l'interfaccia uomo-macchina, monitoraggio delle lampade e acquisizione dati.

sebbene gli apparecchi di illuminazione tradizionali siano ampiamente utilizzati nell'illuminazione stradale, di gallerie ed edifici alti,, ci sono ancora molti problemi in uscita lì: durata, attenuazione della luce, cattivi ambienti di fabbrica, ecc.,qualsiasi di questi causerà danni alle lampade. inoltre, metodo di controllo della piastra morta, scena luminosa, i punti di guasto e le spie di guasto possono essere trovati solo quando l'operatore si trova lì, non è in grado di fornire tempestivamente ai gestori dati di lavoro affidabili. per questi motivi, offriamo questo terminale multifunzionale per la gestione dell'illuminazione intelligente: acquisizione dati, rilevamento guasti,elaborazione dati, remoto controllo,attenuazione,esecuzione automatica, tentazione.collezione, ecc.

il terminale del controller intelligente adotta la tecnologia di comunicazione PLC più avanzata e popolare attualmente . la distanza di comunicazione arriva a 400 m senza alcun ripetitore; ogni singolo controller della lampada funziona sia come apparecchiatura di nodo che come ripetitore, può essere di 10,000 m perfettamente funzionante con i ripetitori lungo esso.

ii. parametro elettrico

iii. funzioni

1 . istruzioni di cablaggio

2. attenuazione

il terminale con uscita 0~10V,per controllare la corrente del driver per ottenere la luminosità prevista dai dispositivi. include due tipi di metodo di regolazione della luminosità: attenuazione tramite telecomando , e attenuazione automatica.

oscuramento del telecomando : telecomando manualmente-- inviare i comandi di regolazione come richiesto, il terminale di controllo manterrà il suo stato di controllo dopo aver ricevuto il comando. per evitare che l'operatore manuale dimentichi questa operazione che porterà alla lampada che non può recuperare molto tempo, l'unità di controllo del terminale tornerà all'esecuzione automatica dopo 24 ore o quando verrà nuovamente alimentata. o rilascerà immediatamente tale stato mediante il "recupero del funzionamento automatico" .

regolazione automatica dell'attenuazione : il terminale controllerà le lampade automaticamente in base al programma di impostazione con la sua gamma di regolazione molto giorno.

3. acquisizione parametri elettrici

monitoraggio in tempo reale della linea di alimentazione: corrente, tensione, alimentazione ecc. , e invio dei dati tramite PLC al controllore centralizzato e al server.

4. rapporto di guasto

1). driver guasto o chip LED guasti verranno segnalati al controller centralizzato, server e all'interfaccia uomo-macchina immediatamente una volta che le apparecchiature vengono rilevate con malfunzionamenti di cui sopra;

2). il segnale di guasto include: guasto del dispositivo, guasto del driver e dei chip LED (opzionale), e avviso di sovratemperatura (opzionale);

3). dispositivo guasto giudicando lo standard: quando la gamma di regolazione è >10%, potenza lampada <5W (determinare il valore di potenza può essere impostato come desiderato. ad esempio la potenza originale della lampada è solo 40W, 10% sarà solo 4W);

4). sovratemperatura errore di valutazione standard: quando la tentazione dell'apparecchio . rileva oltre 85℃ (il terminale stesso non si surriscalderà, con max. 2w).

5. protezione automatica/recupero automatico

dopo 5 anni di dati statistici continui, i principali motivi di guasto delle lampade a LED dimmerabili sono:

a. impatto sull'energia da sovratensione della linea elettrica;

b. alimentazione con fluttuazione di tensione;

c. il neutro è scollegato lato trasformatore.

per evitare problemi di cui sopra e una migliore protezione, aggiorniamo il circuito di protezione, sensore-circuito, e il programma di protezione automatica con giudizio intelligente, con protezione da sovratensione 8kv, il terminale funzionerà bene sotto 420VAC , e mantenere in funzione il controllore terminale quando il filo neutro è scollegato sul lato trasformatore.

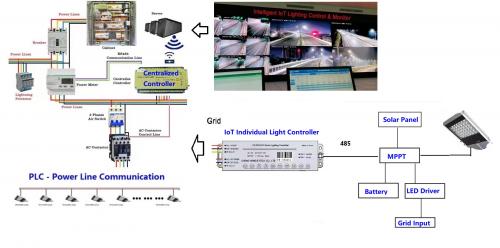

6. plc ~ comunicazione su linea elettrica

tramite il canale di comunicazione del PLC, lo scambio di dati e la ricezione dei comandi di controllo tra i controllore terminale, controllore centralizzato e c computer sono realizzati, con forte vantaggio come segue:

1): l'adozione della più recente tecnologia di comunicazione internazionale OFDM dell'Internet delle cose, con il meccanismo di prevenzione del rilevamento dei conflitti CSMA e la tecnologia di rete auto-organizzata, la distanza di comunicazione, l'affidabilità e la sicurezza sono notevolmente migliorate.

2): distanza massima di comunicazione punto a punto arriva 1,000 m. distanza media misurata della vecchia linea elettrica arriva 400 m.

3): la distanza di comunicazione misurata è arrivata a 10,000 m quando c'è il ripetitore lungo di essa.

7. rete auto-organizzata,B lindo ripetitore (nessun instradamento fisso)

ogni terminale non funzionerà solo come nodo di controllo, ma anche come nodo ripetitore, non necessita di apparecchiature aggiuntive: si auto-organizzeranno in rete. il nodo ripetuto sceglierà automaticamente lo schema di instradamento migliore, manterrà la comunicazione del sistema più comoda e affidabile.

8. funzioni estese (opzionale)

1) legame di temperatura

tranne che per interrompere l'alimentazione in ingresso del driver e prolungare la durata della lampada, il terminale di gestione rileverà la temperatura in tempo reale della lampada, attenuando automaticamente la gamma di potenza per raffreddare la temperatura dell'apparecchio quando viene rilevata una temperatura eccessiva, e prolungare finalmente la durata delle lampade.

2). compensazione dell'attenuazione della luce

le lampade diventeranno oscurità (attenuazione della luce) dopo lunghi anni di funzionamento, il controller del terminale regolerà automaticamente l'illuminamento in base alla curva di decadimento della luce fornita dall'utente, per ottenere la compensazione dell'attenuazione della luce.

IV: schema elettrico e dimensioni
