sistema di gestione del controllo di monitoraggio remoto del progetto di illuminazione stradale intelligente in Cina

ilCH-L 0101 loop controller è sviluppato in modo indipendente dalla nostra azienda. destinato all'illuminazione industriale di magazzini e stabilimenti, edifici,stazioni, e il sistema di controllo dell'illuminazione intelligente del tunnel, ecc., per controllare l'alimentazione degli apparecchi di illuminazione attraverso un'interfaccia uomo-macchina, per raccogliere dati e monitorare lo stato del circuito di alimentazione.

il più vantaggioso per il sistema di dimming loop è di risparmiare molto sul controller della lampada individuale su ogni apparecchio di illuminazione, basta regolare tutte le lampade' la luminosità tramite la scatola di alimentazione di controllo centralizzata, l'armadio di distribuzione può anche collegarsi con il sensore di movimento o il sensore di illuminamento per garantire la più efficace gestione del risparmio energetico.


  • Marca:

    SOWIN
  • Oggetto numero.:

    CH-L0101
  • Ordine (MOQ):

    1
  • Pagamento:

    T/T
  • Origine del prodotto:

    China
  • Colore:

    Gray
  • Tempi di consegna:

    3 weeks

I: specificazione


il ch-l0101 controller di loop è sviluppato in modo indipendente dalla nostra azienda. per l'illuminazione industriale di magazzini e fabbriche, edifici,stazioni, e il sistema di controllo dell'illuminazione intelligente dei tunnel, ecc., per controllare l'alimentazione di apparecchi di illuminazione attraverso un'interfaccia uomo-macchina, per raccogliere dati e monitorare lo stato del circuito di alimentazione.

la gestione degli apparecchi di illuminazione tradizionali nelle fabbriche, nei magazzini, negli edifici, e nelle stazioni adotta principalmente il controllo manuale del personale speciale e lo stato di ispezione del personale speciale, che non richiede solo molta manodopera e risorse materiali, ma presenta anche problemi come una gestione inadeguata e una gestione prematura. ad esempio, è necessario personale speciale per accendere le luci ogni giorno, anche se si utilizzano apparecchiature spazio-temporali come regolatori di tempo e teodoliti, non è in grado di risolvere la gestione multi-orario, operazioni meteorologiche anomale come giornate nuvolose, incidenti e altri incidenti, e sono ancora necessarie operazioni sulle apparecchiature in loco. un altro esempio: metodi di controllo rigidi, scene di illuminazione, basandosi solo sulle ispezioni del personale per trovare apparecchiature difettose, e non in grado di fornire ai gestori dati operativi tempestivi e affidabili. in risposta a questi problemi, la nostra azienda ha lanciato questa apparecchiatura di controllo dell'illuminazione che integra il col lezione, monitoraggio dei guasti, elaborazione dati, controllo manuale locale, telecomando, funzionamento automatico tramite impostazioni, teodolite, e collegamento del sensore.

l'apparecchiatura adotta il metodo di comunicazione RS-485 o lora, la distanza può raggiungere i 2000 metri in ambiente aperto senza ripetitore; la distanza di comunicazione può raggiungere i 10,000 metri nel caso di ripetitori. al massimo, l'apparecchiatura ha il controllo on-off dell'alimentazione a circuito singolo, ogni loop di corrente di controllo fino a 30 A (carico resistivo) .


ii: parametro

articolo

valutazione

tensione di lavoro

ac 220V±20% o CC 12v

frequenza di lavoro

50 Hz

staticoP potere

<5w

quantità del circuito di uscita digitale (max.)

1 ciclo continuo

controlloC attualePerL oop(resistivoL carico)

30a(max)

isolamento

4kv

fonte d'energia (l-n L-PE n-pe)

±4kv

normale temperatura di lavoro

-25℃ ~ + 60℃

temperatura di lavoro limitata

-40 ℃ + 65 ℃

intervallo di temperatura di stoccaggio e trasporto..

-45℃ ~ + 65℃

stoccaggio e Lavorando intervallo di umidità

≤85%


I ii: specifica FUNZIONI

1. superioreT erminaleD iscrizione


N/M

segni

F unzione

01

10 v/5v

massimoD immingV altitudineS elezione

02

inoltrare/ inversione

oscuramentoD irezioneS elezione

03

+0/+8,+4,+2,+1

selezione gruppo, tutti0 è il 16° gruppo.

04

gnd

alimentazione a corrente continuaN egativo

05

vcc

alimentazione a corrente continuaP positivo

06

485A2

rs485-2 comunicazioneI interfaccia A

07

485b2

rs485-2 comunicazioneI interfacciaB

08

485a1

rs485-1C comunicazioneI interfaccia A

09

4 85B1

Interfaccia di comunicazione RS485-1B

2. descrizione terminale inferiore



N/M

marchio

F unzione

01

fuori

attrezzaturaP potereS rifornimento abitareI nput (corrente alternata energia)

ciclo continuoP potereL io hoI nput

02

l-in

ciclo continuoP potereL io ho fuoriput

03

n-in

attrezzaturaP potereS rifornimentoN eutraleI input (ac)

potenza del circuitoN eutraleI nput

04

n-out

potenza del circuitoN eutrale fuori mettere


3. spia

n/m

indicatore

specifiche delle funzioni.

01

stato

D il dispositivo funziona normalmente -li avanti

F allure-F sferza una volta ogni 0.2 secondi

If non condizione di guasto, si spegne per 0.5 secondi e poi si riaccende alla ricezione dei dati di comunicazione.

02

Manuale

L beneUp- stato manuale / luci spente- stato automatico.

03

ON

R il ritardo è chiuso (il valore di dimmerazione non è 0%) si accende, luciO ff quando disconnessione del relè (il valore di regolazione è 0%).

04

test

riservato

4.B uttonD iscrizione


n/m

pulsante

specifica

01

manuale/automatico

manuale/automaticoS tate interruttore pulsante, premere a raggiungereM anulare eA cambio di stato automatico ing

02

acceso spento

quando è sotto ilM anulareS tate : premere questo pulsante per cambiare lo stato del loop, cioè dire: per passare da chiuso a aperton stato.

03

spento/acceso/emergenza

quando l'hardware dell'interruttore del circuito si guasta, il relè può essere aperto e chiuso direttamente.

5. potenza del circuitoOn/OffC controlloF unzione

1 ). livello di priorità del controllo

priorità alta o stesso livello può modificare lo stato di priorità bassa o stesso livello, mentre priorità bassa non può modificare lo stato di priorità alta.

la modalità di controllo corrisponde alle seguenti priorità.



2). funzionamento con esecuzione automatica di ripristino, livello di priorità 1 (livello di priorità più alto)

in questo momento, lo stato di priorità livello 4 viene eseguito indipendentemente dallo stato di controllo in cui era precedentemente azionato (l'operazione specifica viene eseguita in base al valore impostato al momento dell'installazione).

a) problemi del server o del client in remoto recupero esecuzione automatica comando.

b) premere il " manuale/automatico - eseguito" pulsante sul pannello del dispositivo

c) l'interruttore di revisione emesso " recupero esecuzione automatica".

3). LocaleM anulareC controllo,P riorità livello2

cambiare ilOn-O ff stato del loop attraverso il pulsante loop sul pannello.; in questo momento, i comandi di controllo di priorità 3 e priorità 4 non verranno eseguiti se viene eseguito il comando manuale.

4). a distanzaO operazioneC controllo,P riorità livello 2

a distanzaly emissione e il controllo ciclo acceso/spentoC comandi attraverso ilS sempre o il c lient ; a questa volta, l'anello controllato eseguirà il comando manuale, e lo stato di controllo di priorità 3 e priorità 4 non verrà eseguito.

5). controllo interruttore di revisione (non standard, deve essere personalizzato), livello di priorità2

impartito il comando on-off del circuito di controllo tramite l'interruttore di revisione; in questo momento, tutti i loop eseguiranno comandi manuali, e gli stati di controllo di priorità 3 e priorità 4 non verranno eseguiti.

6). controllo dell'illuminazione (le caratteristiche non standard, devono essere personalizzate), livello di priorità 3

ricevendo il valore di illuminazione, vengono controllati tutti gli stati di loop on-off; se entro 30 minuti non c'è aggiornamento del valore di illuminazione, viene ripristinato lo stato di funzionamento automatico (questa funzione non è una configurazione standard); se il valore di illuminazione viene aggiornato continuamente, lo stato di controllo di priorità 4 non verrà eseguito. in esecuzione questo stato deve essere impostato.

7). livello di priorità 3: controllo del sensore di movimento (le caratteristiche non standard, devono essere personalizzate).

ricevere lo stato in movimento, controllare tutta la conduzione del loop, ritardare un certo tempo per ripristinare lo stato automatico, in esecuzione questo stato deve essere impostato.


8).P riorità livello4-- latitudine& longitudineC controllo

calcolare l'ora di alba e tramonto attraverso i valori di latitudine e longitudine impostati, l'ora dell'alba disconnetterà il loop, e l'ora del tramonto chiuderà il loop. l'ora di on-off può essere regolata dall'alba e il tempo di offset del tramonto, la gamma di regolazione fine è di 30 minuti.

per gli stati di priorità 3 e 4, è possibile eseguire solo uno degli stati, che deve essere impostato al momento dell'installazione dell'apparecchiatura, e può essere modificato anche in un secondo momento.

9).P riorità livello 4 -- orarioC controllo

attraverso l'orario stabilito a 6 segmenti e lo stato on-off, to ciclo di controlloon/ spento.

per gli stati di priorità 3 e 4, è possibile eseguire solo uno degli stati, che deve essere impostato al momento dell'installazione dell'apparecchiatura, e può essere modificato anche in un secondo momento.

10). livello di priorità 4 -- controllo del segnale (le funzionalità non standard, devono essere personalizzate)

quando la funzione di controllo è impostata sulla modalità di controllo del segnale,, la funzione di controllo del segnale è attiva;

quando il controllo del segnale è scollegato, l'alimentazione del circuito controllato è scollegata; quando il valore di controllo del segnale è chiuso, l'alimentazione ad anello controllato è chiusa.

per gli stati di priorità 3 e 4, è possibile eseguire solo uno degli stati, che deve essere impostato al momento dell'installazione dell'apparecchiatura, e può essere modificato anche in un secondo momento.

6. raccolta dati

R emotely o localmente leggi t lo stato del ciclo e digitalei porta di ingresso stato raccolto dal dispositivo.

7. misurazione del consumo di energia elettrica

integrazione interna di energia elettrica monofase me tering modulo per raccogliere e registrare il consumo di energia delle apparecchiature elettriche nel circuito.

8. raccolta dei parametri elettrici

raccogliere e registrare la tensione, corrente, e la potenza attiva dell'alimentatore circuito.

9. rapporto di guasto

rilevare lo stato di ingresso e di uscita del circuito di alimentazione. quando lo stato di uscita dell'alimentatore di circuito non corrisponde allo stato di controllo del dispositivo, l'interruzione dell'alimentazione del circuito di alimentazione viene determinata e segnalata al dispositivo di interfaccia uomo-macchina; ad esempio: lo stato di controllo del dispositivo del loop è chiuso, ma l'ingresso del loop se la linea è disconnessa in modo anomalo, il dispositivo rileverà un'uscita anomala, il guasto del loop verrà segnalato dal dispositivo in questo momento.

10. oscuramento della lampada

con il nostro controller di regolazione della luminosità del loop, può controllare la luminosità delle lampade e raggiungere lo scopo del risparmio energetico.

11. emergenzaO operazioneF unzione

in caso di guasti come il bus di controllo o il centralizzato controller, lo stato del loop può essere controllato manualmente in locale tramite il pulsante di commutazione sul pannello.

12. loraW irrequietoC comunicazioneF unzione

attraverso il canale di comunicazione lora, si realizzano lo scambio dati e la ricezione dei comandi di controllo tra il dispositivo e il dispositivo di interfaccia uomo-macchina.

tecnico - ad vantaggio sono i seguenti:

a). adottando l'ultima internazionale iot tecnologia di comunicazione lora , e s tecnologia di rete per l'organizzazione degli elfi, la distanza di comunicazione, l'affidabilità e la sicurezza sono notevolmente migliorate.

b). la distanza di comunicazione punto-punto in un'area aperta è fino a 2000 m, e la media misurata nella centrale elettrica è fino a 1000 m.

c). nel caso del ripetitore, la comunicazione normale misurata a 13000 m.

13. funzione di comunicazione rs-485

tramite la rs-485 canale di comunicazione, sono realizzati lo scambio dati e la ricezione dei comandi di controllo tra il dispositivo e il dispositivo di interfaccia uomo-macchina.

tecnico - ad vantaggio sono i seguenti:

a) la capacità del dispositivo nel gateway raggiunge 255.

b) forte anti-interferenza, modalità di comunicazione in modalità differenziale, con tolleranza ai guasti del software, non è necessario utilizzare una linea di comunicazione RS-485 dedicata, con la premessa di garantire l'affidabilità, ridurre i costi di progettazione.


14. funzione di collegamento con acC ontatore

in aree speciali (come i lampioni), è richiesta l'alimentazione trifase che può essere comandata con contattori AC da 3 o 4 p.


15. funzione estesa (non standard)

a) collegamentoF unzione

l'apparecchiatura può essere collegata con l'apparecchiatura esterna al sistema di illuminazione come il nastro trasportatore della telecamera, e così via; ad esempio: si avvia il nastro trasportatore, si chiude il circuito di alimentazione della corrispondente zona di illuminazione del nastro trasportatore, e si ripristina l'illuminazione della zona.

b) cicloE espansioneF unzione

il circuito di controllo può essere collegato in cascata.

iv: dimensioni DI INSTALLAZIONE


1. 54mm*87.5mm*58.7mm±1mm

2. questa apparecchiatura può essere installata con binari standard.

v: w irritanteI istruzioni

1. l-in e n-in sono linee di alimentazione, 220vac . l-out, n-out sono collegati al cavo di alimentazione del dispositivo controllato.

2. sono presenti due morsettiere 485, la sequenza dei fili è la stessa, e il dispositivo successivo dello stesso tipo può essere collegato in cascata.

3. nel disegno, 485- 2 è collegato al c controllore interiorizzato , e 485- 1 può essere collegato al controller di regolazione loop.

esempi di applicazione

1. LocaleM anulare accendere/spegnere

1) impostazione dello stato automatico manuale

osservare ilM anulare -auto spia luminosa, se la spia è accesa, significa che sta funzionando nello stato manuale-- non è richiesta alcuna operazione; altrimenti, premere il "manuale- il pulsante auto", e la spia dell'indicatore automatico manuale si accendono ed entrano nello stato manuale;

2) apertura e chiusura

nello stato manuale, premere il pulsante "luce accesa/spenta", gli stati acceso e spento verranno commutati in sequenza. quando la spia "luce accesa" è accesa , è nello stato chiuso.

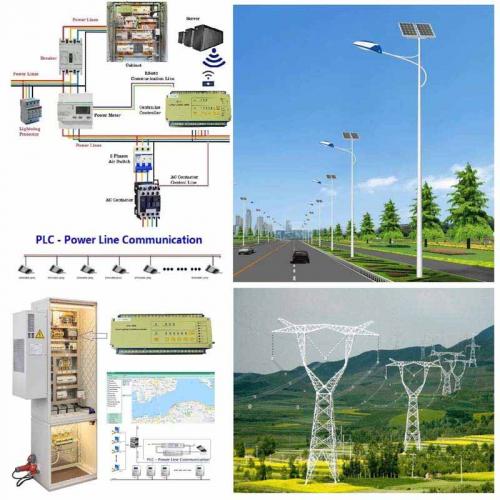

in dettaglio della tecnologia PLC e lora che mostra su 93 km di luci stradali per superstrade ad anello esterno shen zhen e gruppi di luci per tunnel:
